Пневматические системы широко используются в производстве, обслуживании автомобилей и автоматизированных производственных линиях, причем требования к давлению значительно различаются в зависимости от сценария применения — от систем низкого давления (например, 0,2–0,5 МПа) для облегчения зажима до систем высокого давления (например, 1,0–3,0 МПа) для подъема тяжелых грузов. Воздушная арматура и аксессуары (такие как быстроразъемные соединения, шланги, клапаны и фильтры) являются «соединениями» пневматической системы; их правильное соответствие давлению в системе напрямую определяет безопасность, стабильность и эффективность всей системы. Итак, какие ключевые шаги и соображения необходимы для согласования этих компонентов с различными требованиями к давлению? Давайте рассмотрим следующие вопросы.

Каким параметрам внутреннего давления следует уделять приоритетное внимание при подборе пневмофитингов и аксессуаров?

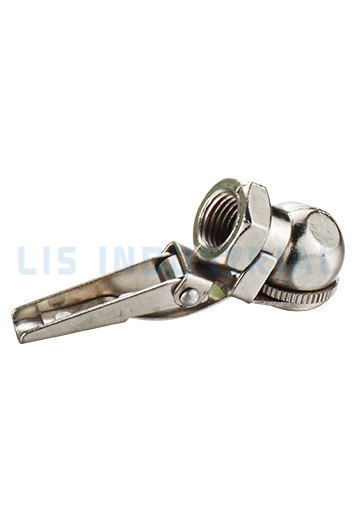

При сопоставлении воздушная арматура и аксессуары Применительно к пневматической системе в первую очередь необходимо уделять внимание двум параметрам внутреннего давления: номинальному рабочему давлению и максимальному разрывному давлению компонентов. Номинальное рабочее давление относится к максимальному давлению, которое фитинг или аксессуар могут стабильно выдерживать в течение длительной нормальной работы, и оно должно быть больше или равно расчетному рабочему давлению системы. Например, если пневмосистема для автоматизированной сборки имеет расчетное рабочее давление 0,8 МПа, выбранные быстроразъемные соединения и шланги должны иметь номинальное рабочее давление не менее 0,8 МПа — использование компонентов с номинальным давлением 0,6 МПа приведет к утечке или даже разрушению конструкции под давлением. Максимальное давление разрыва не менее важно: это минимальное давление, при котором компонент разорвется, и обычно оно в 3–5 раз превышает номинальное рабочее давление. Этот параметр обеспечивает буфер безопасности на случай неожиданных скачков давления (например, вызванных неправильной работой клапана или избыточным давлением воздушного компрессора). Для систем высокого давления (например, 2,0 МПа) следует выбирать компоненты с максимальным давлением разрыва не менее 6,0 МПа, чтобы избежать опасных разрывов из-за колебаний давления.

Нужны ли пневматические фитинги и аксессуары для различных стратегий соответствия пневматическим системам низкого, среднего и высокого давления?

Да, стратегии сопоставления для воздушная арматура и аксессуары существенно различаются в пневматических системах низкого, среднего и высокого давления, поскольку их требования к выдержке давления и риски применения различаются. Для систем низкого давления (обычно ≤ 0,5 МПа, таких как пневматические захваты при сборке электронных изделий) основное внимание уделяется легкости и экономической эффективности при обеспечении базовой устойчивости к давлению. Например, быстроразъемные соединения могут быть изготовлены из конструкционных пластиков (с хорошей коррозионной стойкостью и малым весом), а шланги — из ПВХ или нитрильного каучука — эти материалы отвечают требованиям по давлению и снижают общий вес системы. Для систем среднего давления (0,5–1,0 МПа, например, пневматические цилиндры в автомобильных сварочных линиях) компонентам необходим баланс устойчивости к давлению и долговечности. Здесь больше подходят металлические быстроразъёмы (например, из латуни или алюминиевого сплава), так как они обладают более высокой износостойкостью, чем пластиковые; шланги должны быть изготовлены из армированной резины (с заделанными слоями волокон), чтобы предотвратить расширение или деформацию под средним давлением. Для систем высокого давления (≥ 1,0 МПа, таких как пневматические прессы в тяжелом машиностроении) безопасность и устойчивость к давлению являются главными приоритетами. Фитинги должны быть изготовлены из высокопрочных металлов (например, нержавеющей стали или легированной стали) с прецизионной механической обработкой для обеспечения плотных соединений; Шланги должны быть устойчивыми к высокому давлению (например, шланги со спиральной намоткой, армированные стальной проволокой), которые могут выдерживать экстремальное давление без растрескивания. Кроме того, для систем высокого давления требуются предохранительные клапаны (с номинальным давлением, соответствующим системе) для предотвращения аварий, связанных с избыточным давлением.

Как обеспечить эффективность уплотнения при подборе пневмофитингов и аксессуаров к различным требованиям к давлению?

Характеристики герметизации являются ключевым фактором в предотвращении утечек воздуха, особенно в системах высокого давления, где даже незначительные утечки могут привести к потере давления, снижению эффективности системы или угрозе безопасности. Первый шаг — выбрать правильный уплотнительный материал в зависимости от давления. Для систем низкого давления достаточно уплотнений из нитрильной резины или EPDM, так как они обладают хорошей эластичностью и невысокой стоимостью; для систем среднего давления лучше использовать уплотнения из фторкаучука, так как они обладают более высокой устойчивостью к температуре и давлению; для систем высокого давления требуются металлические уплотнения (например, медные или алюминиевые прокладки) или композитные уплотнения (резина с металлическим покрытием), поскольку они могут выдерживать экстремальное давление без разрушения. Второй шаг — выбор подходящей уплотнительной конструкции. В резьбовых фитингах для систем низкого давления для улучшения герметизации можно использовать ленту или резьбовой герметик; для систем среднего и высокого давления фитинги, вставляемые нажатием, со встроенными уплотнительными кольцами (или торцевыми уплотнениями) более надежны, поскольку они образуют герметичное уплотнение за счет деформации уплотнения под давлением. Кроме того, необходимо контролировать момент затяжки : чрезмерная затяжка может повредить уплотнение или фитинг, а недостаточная затяжка может вызвать утечку. Например, при установке резьбовых фитингов из нержавеющей стали в систему с давлением 1,5 МПа момент затяжки следует регулировать в соответствии с размером фитинга (например, 15–20 Н·м для фитингов 1/2 дюйма), чтобы обеспечить надлежащее уплотнение без повреждений.

Какую роль играет выбор материала в подборе пневмофитингов и аксессуаров к давлению в пневматической системе?

Выбор материала напрямую влияет на несущую способность, долговечность и безопасность вентиляционной арматуры и аксессуаров. В системах низкого давления для фитингов широко используются пластмассовые материалы (например, нейлон, ПОМ), поскольку они легкие, устойчивы к коррозии и экономичны, хотя они подходят только для давления < 0,5 МПа, поскольку более высокое давление может привести к их растрескиванию. Для систем среднего давления предпочтительны цветные металлы (например, латунь, алюминиевый сплав): латунь обладает хорошей обрабатываемостью и коррозионной стойкостью, что делает ее идеальной для быстроразъемных соединений и клапанов; Алюминиевый сплав легче латуни, подходит для компонентов, требующих снижения веса (например, шлангов для мобильного пневматического оборудования). Для систем высокого давления необходимы высокопрочные металлы: нержавеющая сталь (например, 304 или 316) обладает превосходной коррозионной стойкостью и устойчивостью к давлению, подходит для суровых условий эксплуатации (например, на химических заводах); легированная сталь (например, сталь 45#) имеет высокую прочность на разрыв, подходит для клапанов высокого давления и фитингов, выдерживающих большие нагрузки. Кроме того, необходимо учитывать совместимость материала с рабочей средой (сжатым воздухом): например, в системах со сжатым воздухом, смазываемым маслом, уплотнения должны быть изготовлены из маслостойких материалов (например, нитрильного каучука) во избежание разбухания или разрушения. Использование материалов, несовместимых с давлением или средой, может привести к преждевременному выходу из строя компонентов — например, использование пластиковых фитингов в системе с давлением 1,2 МПа, которые могут разорваться после короткого периода использования.
